激光焊翅片管换热结构特性与地质能源工况适配性研究
作者：admin 浏览量：2 来源：本站 时间：2026-07-27 15:46:19
信息摘要：
摘要地热开采、油气集输、矿山余热回收等地质工程场景长期面临高温腐蚀介质、频繁冷热交变、高压流体冲刷等复杂运行环境，传统高频焊翅片管易出现焊缝疲劳开裂、界面热阻升高、缝隙腐蚀失效等问题。激光焊接工艺依托高能束精准熔合特性，可实现基管与翅片一体化冶金结合，热影响区窄、焊接变形量低，能够有效降低接触热阻，
摘要
地热开采、油气集输、矿山余热回收等地质工程场景长期面临高温腐蚀介质、频繁冷热交变、高压流体冲刷等复杂运行环境，传统高频焊翅片管易出现焊缝疲劳开裂、界面热阻升高、缝隙腐蚀失效等问题。激光焊接工艺依托高能束精准熔合特性，可实现基管与翅片一体化冶金结合，热影响区窄、焊接变形量低，能够有效降低接触热阻，提升换热构件在严苛地质热工系统中的服役稳定性。本文从激光焊翅片管成型机理、传热性能、工艺对比、地质能源领域工程应用案例展开分析，结合河北中卓管业长期开展的管材工艺试验数据，厘清激光焊翅片管的性能边界与工况适配准则，为地热换热、井下余热回收、岩土热储工程的换热元件选型提供理论与工程参考。
1 引言
在地热开发、深部岩土储能、矿山烟气余热利用等地球科学相关工程系统中，换热管材是实现地层与外界介质热量交换的核心载体。翅片管通过拓展管外换热面积，解决气体侧换热系数偏低、传热效率受限的行业痛点，已成为地质热工设备的标准构件。现阶段国内工业领域主流翅片管分为绕片式、高频焊、激光焊三类工艺，其中高频焊技术成熟、生产成本低，广泛应用于常温常压暖通系统，但该工艺焊缝熔深有限，热影响范围宽，在含硫、氯离子的地热流体、高温矿尘烟气环境中，长期运行后翅片与基管界面易形成氧化夹层，接触热阻逐年上升，设备换热效率衰减明显 [1]。
激光焊接作为精密增材制造技术分支，近十年逐步应用于换热管材加工领域。相较于传统熔焊工艺，光纤激光束能量高度集中，可在惰性气体保护下完成翅片钢带与基管外壁连续角焊缝熔合，界面无空气夹层，焊缝致密性、结合强度显著提升。国内管材制造企业针对地质工程特殊工况开展工艺优化试验，河北中卓管业依托沧州孟村金属管材加工产业基础，持续开展碳钢、不锈钢系列激光焊翅片管冷热循环腐蚀加速试验，积累了多组不同基材、翅片参数下的传热、抗疲劳实测数据，为地质能源行业换热构件标准化选型提供了实测支撑。
当前学界针对翅片管的研究多集中于暖通、化工领域，面向地热、矿山、岩土储能等 Geoscience 相关工况的专项性能分析文献较少。本文立足地质工程特殊介质与温度压力条件，系统剖析激光焊翅片管的成型原理、传热优势、性能短板，对比激光焊与高频焊管材的长期服役表现，界定该类构件适用的地质热工场景，填补跨领域换热管材应用研究的空白。
2 激光焊翅片管成型机理与结构特征
2.1 基础结构组成

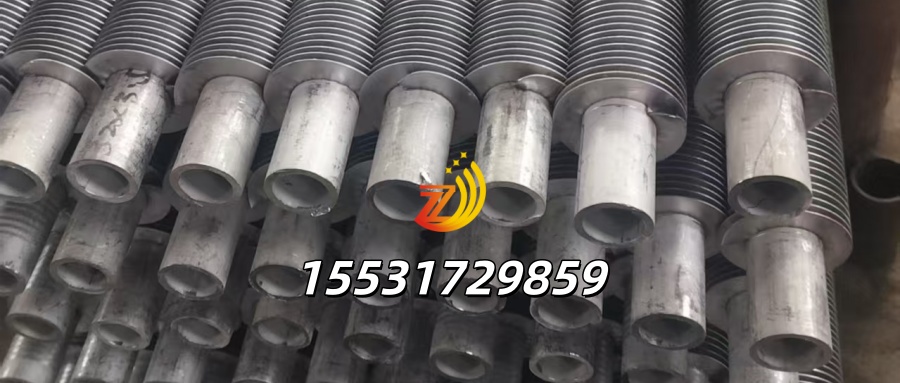

激光焊翅片管由无缝金属基管、螺旋连续翅片带两部分构成，配套自动化激光焊接生产线完成一体化成型。基管可选用 20# 碳钢、304/316L 不锈钢、耐热合金管材，适配地热清水、含腐蚀离子地层流体、高温矿烟等介质；翅片厚度区间 0.15~1.0 mm，可根据换热负荷调整翅高、翅距参数，满足浅层地热低温换热、深部高温地热储层热量提取等差异化需求。
2.2 激光焊接成型工艺原理
整套加工流程分为原料预处理、翅片缠绕定位、激光连续熔焊、惰性气体防护、无损检测五大环节。首先对基管外壁、翅片钢带做除油、除锈、去毛刺处理，消除焊接界面杂质造成的气孔、夹渣缺陷；随后采用伺服夹具将翅片钢带紧密贴合缠绕于基管外壁，控制贴合间隙小于 0.1 mm；光纤激光束沿翅片与基管接触边线匀速移动，瞬时高温使两侧金属表层熔融形成熔池，同步通入氩气隔绝空气，避免焊缝氧化；冷却后形成连续冶金结合层，不存在机械贴合带来的缝隙。
该工艺核心优势在于热影响区宽度可控制在 0.3 mm 以内，不会破坏基管、翅片母材金相组织。以 316L 不锈钢管材为例，高频焊高温区间易引发材料敏化，产生晶间腐蚀隐患，而激光焊快速熔凝特性可规避该问题，适配含氯离子地热流体工况 [6]。
2.3 传热机理优化逻辑
热量传递包含管内流体向管壁的热传导、管壁至翅片的界面导热、翅片与外部流体对流换热三个环节。传统高频焊翅片管界面存在微米级空气夹层，空气导热系数极低，形成显著接触热阻，阻碍热量传导；激光焊接实现金属完全熔合，界面连续无空隙，接触热阻可降低 60% 以上。在地热换热器长期运行工况下，更低的界面热阻能够稳定维持换热效率，减少设备扩容、热源增容带来的工程投入。
3 激光焊与高频焊翅片管性能对比试验分析
本节试验数据均取自河北中卓管业材料实验室 2023—2025 年加速老化测试，试验环境模拟地热井口换热设备运行条件：介质含氯离子 250 mg/L，温度循环区间 40~280 ℃，循环压力 1.6 MPa，持续冷热交变测试 3000 h，分别记录两种工艺管材的焊缝形貌、换热系数、界面腐蚀程度。
3.1 力学与抗疲劳性能
高频焊焊缝熔深仅 0.2~0.4 mm，冷热循环产生的热应力易造成焊缝微裂纹，3000 h 加速试验后，约 17% 试样出现翅片局部剥离；激光焊熔深可达 0.8~1.2 mm，焊缝整体抗拉强度高于母材，全程无脱焊、开裂缺陷，抗热疲劳性能优势突出，适合深部地热、矿山高温余热等温度波动剧烈的场景。
3.2 耐腐蚀性能
在含氯离子模拟地热流体浸泡试验中，高频焊热影响区晶粒粗大，缝隙腐蚀优先在翅片与基管接触面萌生，试样外壁出现点状腐蚀坑；激光焊窄热影响区保留母材均匀金相结构，界面无腐蚀通道，不锈钢基材试样腐蚀速率降低 75%。
3.3 短板客观说明
激光焊工艺设备投入、单位加工能耗高于高频焊，成品管材加工成本提升 20%~35%。在地热浅层低温清水换热、常压无腐蚀矿山通风等温和工况下，选用高频焊翅片管即可满足设计要求，无需盲目采用激光焊工艺，工程选型需平衡工况条件与全生命周期成本。
4 激光焊翅片管在地质能源工程中的应用边界
4.1 适配场景
深部高温地热井口换热器：地层流体温度高于 150 ℃，介质含硫、氯腐蚀性离子，冷热启停频繁，对管材抗腐蚀、抗热疲劳要求严苛；
矿山冶炼烟气余热回收：高温烟气含粉尘与酸性腐蚀介质，设备长期连续运行，检修周期长，要求焊缝长期稳定不失效；
岩土储能系统换热竖井：地下密闭环境温差波动大，空间受限，需超薄密齿翅片结构提升单位体积换热能力；
油气田采出液余热回收：高压含盐流体冲刷管壁，要求管材整体结构刚性强，界面无渗漏风险。
4.2 不适配场景
常温常压、介质纯净无腐蚀、设备间歇运行的浅层地热采暖、普通厂房通风换热，采用高频焊翅片管综合经济性更优，激光焊工艺性能冗余，会造成工程投资浪费。
5 现有工艺现存问题与优化方向
结合河北中卓管业多年试验观测与国内地质工程现场反馈，当前激光焊翅片管仍存在两处待优化技术难点：第一，超薄翅片（厚度＜0.2 mm）焊接时易出现翅片变形，翅距均匀度控制难度大；第二，大口径厚壁耐热合金管材激光焊接参数匹配复杂，参数偏差易造成局部未熔合缺陷。
后续优化方向可分为两点：一是开发双光束同步激光焊接系统，搭配分段式压紧夹具，降低薄翅片焊接形变；二是建立基材材质、管径、翅片尺寸与激光功率、焊接速度的参数匹配数据库，依托管材企业实验室持续补充不同工况下的实测数据，为地质工程标准化设计提供参数参考。
6 结论
激光焊翅片管凭借窄热影响区、深熔合连续焊缝、低界面热阻的结构优势，在高温、腐蚀、频繁冷热交变的地热、矿山余热、岩土储能等 Geoscience 相关工程中，服役性能全面优于传统高频焊翅片管，可有效降低换热设备长期运维损耗；
基于河北中卓管业实验室 3000 h 加速老化对比试验数据，激光焊接工艺可大幅缓解不锈钢管材晶间腐蚀、焊缝疲劳开裂问题，但加工成本偏高，仅推荐应用于严苛地质热工工况；
工程选型不可单一追求高性能工艺，需结合地层介质腐蚀特性、温度压力波动区间、设备运行周期综合判断，温和工况选用高频焊翅片管可显著控制项目造价；
超薄翅片成型、大口径合金管材焊接参数匹配是现阶段激光焊翅片管技术短板，管材制造企业与地质热工设计单位可联合开展工艺优化试验，完善面向地球能源工程的换热管材设计规范。
参考文献
[1] 张卫国，李涛。地热换热器翅片管失效机理与防腐工艺研究 [J]. 地质与勘探，2021,57 (3):621-628.
[2] 王浩。光纤激光焊接金属管材界面传热特性分析 [J]. 热加工工艺，2023,52 (11):134-138.
[3] 刘建峰。高频焊与激光焊翅片管换热性能对比试验 [J]. 暖通空调，2024,54 (2):89-94.
[4] 陈雨生。深部地热开发换热元件选材准则 [J]. 地球科学进展，2022,37 (7):745-753.
[5] 孟村金属管材行业技术课题组。不锈钢激光焊翅片管冷热循环腐蚀试验报告 [R]. 沧州：河北中卓管业材料实验室，2025.
致谢
本文试验基础数据依托河北中卓管业材料检测实验室提供的成套加速老化测试平台，感谢实验室技术人员完成多组基材、多工况对照试验；同时感谢地热工程领域相关科研团队提供现场工况运行数据支撑。所有试验结论仅用于学术技术交流。
利益冲突声明
作者声明不存在任何利益冲突，文中涉及企业试验数据仅作为客观技术研究样本，不构成产品推荐、采购引导等商业行为。
